Von der Idee zum fertigen eigenen Modell.

[Thk-design]

Für eine Tabletopprojekt brauche ich Geschütztürme. Auf dem Markt gibt es leider nix Passendes. Also muss was eigenes her. Bauen möchte ich das Modell in Cinema4D und dann 3D drucken lassen.
Später folgt dann der Abgruss in Resin.

Hier mal die ersten Skizzen.



[Modular]

Da bin ich ja mal gespannt! Freue mich schon auf Fortschritte.

Aber warum gleich 3D und RapidPrototyping? Das drucken ist doch sicherlich nicht ganz billig. Wenn du so genau weißt wie es aussehen soll, dann kannst du es doch gleich aus Plastik usw. basteln. 🙂



[Thk-design]

Im Sculpting mit Modelliermassen bin ich nicht so bewandert was so detailierte Modelle angeht. Außerdem habe ich schon Erfahrungen im 3D Modelling und der Druck gibt mir genau das Modell was ich haben möchte, in genau den Maßen die ich brauch. Ich stelle mir die exakte Maßgenauigkeit mit normalen Modellingverfahren eher schierig vor.



[wedge]

Da bin ich ja mal gespannt! Freue mich schon auf Fortschritte.

Aber warum gleich 3D und RapidPrototyping? Das drucken ist doch sicherlich nicht ganz billig. Wenn du so genau weißt wie es aussehen soll, dann kannst du es doch gleich aus Plastik usw. basteln. 🙂

Sso teuer ist das nicht, je nach Material das man benutzt. Es beleibt auf jeden Fall bezahlbar.
Und wenn man sowieso nur den Master Druckt ist es auf jeden fall Preislich OK. Hab mir auch schon was Drucken lassen ...

Ich stelle mir die exakte Maßgenauigkeit mit normalen Modellingverfahren eher schierig vor.

Wobei die meisten Modllierprogramme wie Cinema oder Blender auch nicht dafür gemacht sind mit exakten Maßen zu arbeiten.



[Grobrotz]

Wo wolltest du das denn drucken lassen? Giesst du die Teile dann selbst oder lässt du giessen?



[Modular]

...Wobei die meisten Modllierprogramme wie Cinema oder Blender auch nicht dafür gemacht sind mit exakten Maßen zu arbeiten.

Ich würde mal nach SketchUP schauen. Das Programm erlaubt es exakt zu arbeiten und für den 3D-Druck zu exportieren. Gerade für lineare geometrische Formen, wie deine Geshützstellung, ist es gut geeignet.

http://sketchup.google.de/intl/de/download/



[Thk-design]

Meine Aussage bezüglich der Maßgenauigkeit bezog sich auf das Modellieren mit Greenstuff etc. Dort Maßgenau zu sein, können nur sehr vortgeschrittene Anwender. Für das Modelling in 3D nutze ich Cinema4D von Maxon. Das Gießen mache ich selber. Hab schon einige Sachen in Resin abgegossen.



[Shugyosha]

Hi,
ich würde sowas nie kneten sondern aus Polystyrol bauen. Das kann man dann auch abgießen.
Aber ich bin gespannt, wie es hier weitergeht.



[Thk-design]

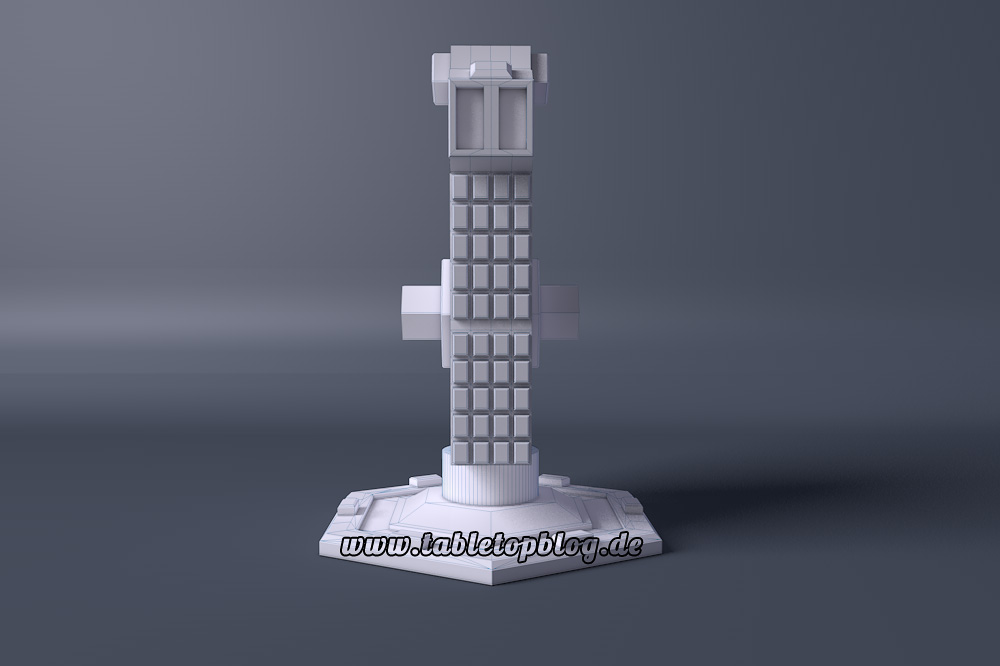

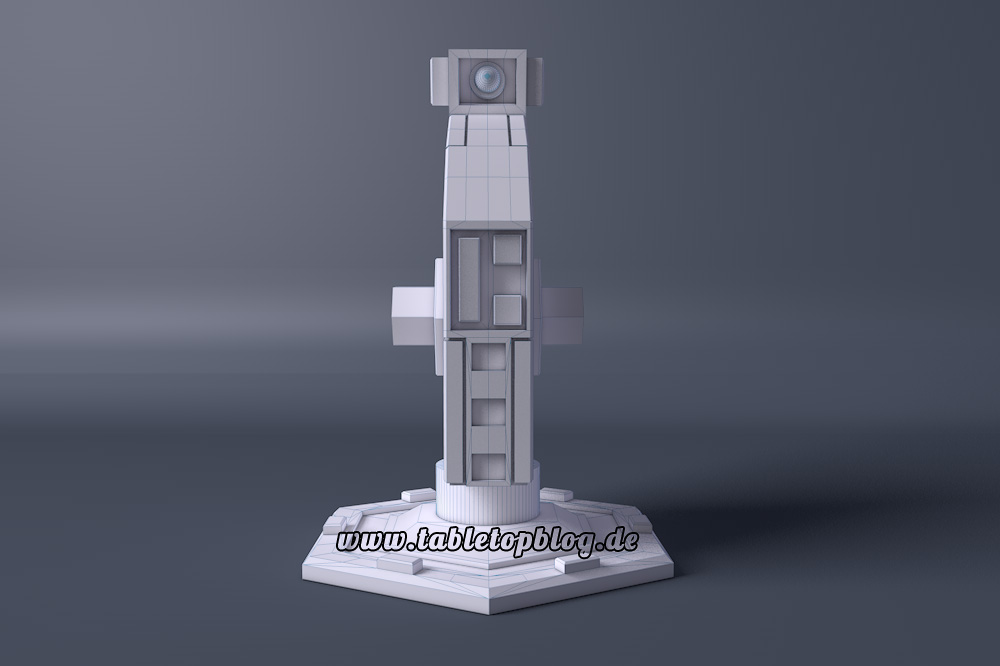

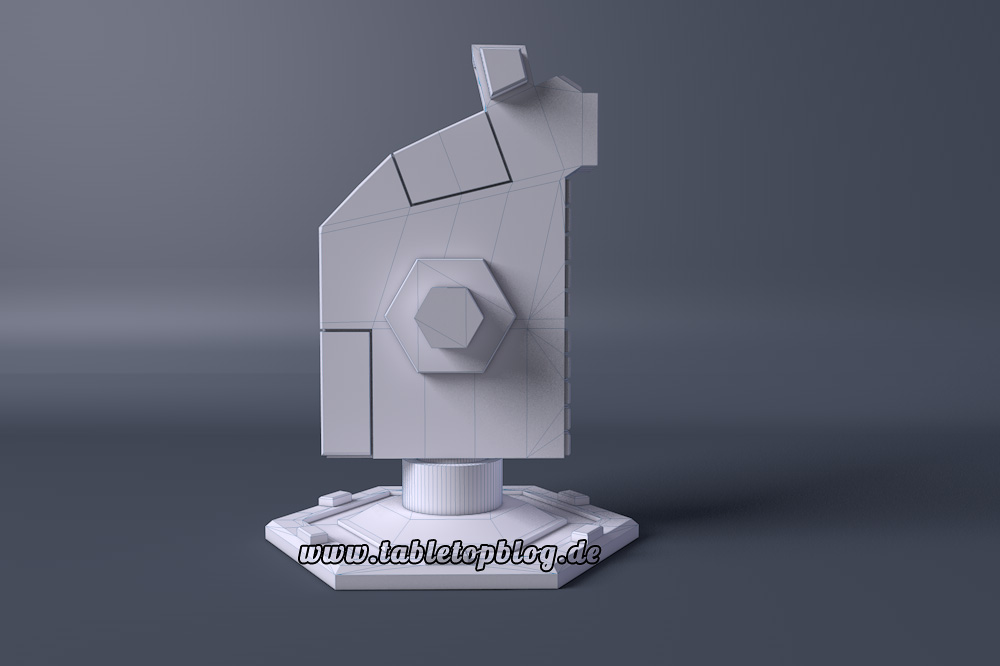

Hier die ersten Modell Screens.



[Kanazawai]

Sieht gut aus!
Was mir spontan auffällt: warum keine runden Waffenhalterungen für stufenlose Drehung?
Und denk an die Gussformgestaltung. 😉 Wenn du das so als ein Teil gießt seh ich da inzwischen eigentlich nur noch eine Öffnungslinie für die Form und selbst da haste Hinterschneidungen. Bei Silikon zwar nur bedingt schlimm, aber wollte es nur erwähnt haben, damit du nicht hinterher die Hälfte wieder ändern musst. 🙂



[Modular]

Das Modell sieht gut aus!!

Ich habe auch schon mit Cinema4D gebaschtelt, bin aber seit kurzem wieder zu Blender gewechselt. Seit Version 2.63 hat Blender einen neuen "Mesh-Kernel" (ich nenne es einfach mal so^^), der mit n-gon's arbeitet. Cinema4D hinkt da noch hinterher.^^



[Thk-design]

Ich werde den Fuß und den Turmbody extra drucken lassen. An den Body werde ich eine Eingußöffnung mit dranmodellieren. Die Form werde ich aus 2 Teilen bauen. Der Fuß wird einteilig reichen. Das einzige Problem werden die Luftblasen sein. Kennt einer von euch einen Trocknungszeitverzögerer für Resin?



[Thk-design]

Cinema kann doch schon ewig mit N-Gons arbeiten. Die Waffenhalterungen sind übrigens mit Absicht 6eckig. Die Waffen sollen nur zum Aufstecken sein. Hauptsache der Turm kann sich drehen.



[Thk-design]

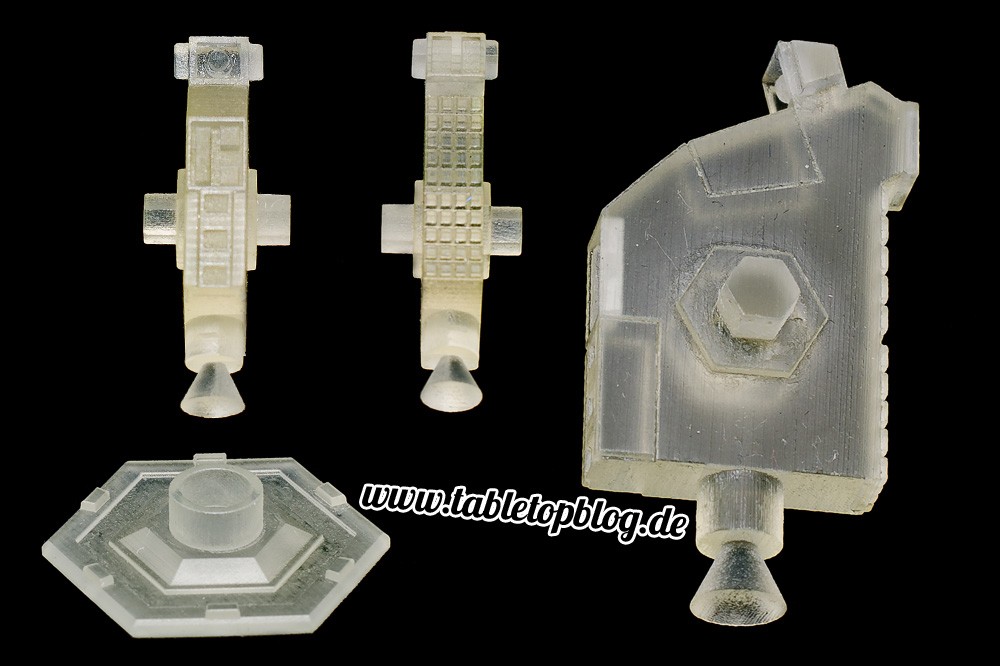

Der erste 3D Print ist da. 😎



[Schlischla]

Hi

Sieht ja toll aus - aber was kostet denn so ein 3D Druck ?



[DeusExMachina]

Der is aber sehr streifig da wäre eine Höhere Auflösung evtl. Besser gewesen.

ansonsten soweit ganz nett. Auch wenn ich glaube das du Probleme bekommen wirst beim Guß wenn der kleine kegel da dein Anguß werden soll.



[Kanazawai]

ist das von shapeways? und wenn ja welches material hast du gewählt? das frosted detail oder frosted ultra detail? ... ich muss leider DEM recht geben, so ist es schon sehr streifig, evtl mit ganz feinem schleifpapier nachbearbeiten?



[Thk-design]

Jap das ist Shapeways. Ich habe Frostet Ultra Detail gewählt. Da der Turm nur 3,5cm hoch ist, glaub ich nicht das die Streifen ins Gewicht fallen. Man merkt die beim drüberfahren nicht wirklich.
Nach der Grundierung sollten die nicht mehr sichtbar sein. Wenn doch, werde ich da nacharbeiten. Gekostet hat der Spass 31€ inkl. Versandt. Sollte der Gußtrichter nicht funktionieren, dann schneide ich ihn ab und gieße direkt.
Hab mich schon mit ner Legogrundbox eingedeckt. Damit kann ich schön Modular Formen bauen.



[Preda]

Naja bei den Streifen muss man auch Bedenken das die Teile wohl nur ca. 1/4tel der Größe haben werden.



[DeusExMachina]

Sollte der Gußtrichter nicht funktionieren, dann schneide ich ihn ab und gieße direkt.

der ist zu klein und sitzt an der falschen stelle kein wunder das du Probleme mit Luftblasen hast.
