Ich habe jedes Loch einem Abstandshalter zugewiesen! Es gibt nun 3 verschiedene Schrauben, die alle passen könnten. Ich weiß nicht ob es was bringt, wenn ich die Namen der Schrauben poste?
-
Hallo und Willkommen bei der GW-Fanworld. Setz dich doch zu uns, registriere dir einen Account und finde, wonach du suchst!
PC-Konfiguration [Update nach 2 Jahren]
- Ersteller Schwarmbruder
- Erstellt am
Welches Gehäuse hast du nochmal gekauft?
Asgard 2?
Meistens wird rechts unten kein Abstandhalter eingebaut, da wo die Schalter vom Gehäuse angeschlossen werden.
Asgard 2?
Meistens wird rechts unten kein Abstandhalter eingebaut, da wo die Schalter vom Gehäuse angeschlossen werden.
Wenn das Gewinde stimmt und die Länge gleich ist, ist es egal, welchen Kopf die Schrauben haben...
Nun ja, ich fürchte, dass ich die Schrauben anderweitig vermissen werde, wenn ich die faslchen nehme!
Nochwas: Auf welcher Seite soll der Mugen-Lüfter angebracht werden? (Richtung Heck, Front, Unten Oben)
Hinten, Vorne und Seite kommt ein Gehäuselüfter rein!
Nochwas: Auf welcher Seite soll der Mugen-Lüfter angebracht werden? (Richtung Heck, Front, Unten Oben)
Hinten, Vorne und Seite kommt ein Gehäuselüfter rein!
Er soll Richtung Ausgang, also nach Hinten blasen. Ergo vorne anbringen.
Wann soltle ich die Lüfter dranmachen und wie, da ich da schlecht ran komme. Ich habe 3 Lüfter vorne hinten und Seite, zwischen welchen Arbeitsschritten gehören die eingefügt?
Wir reden noch vom Asgard II?
Vorne den, mußt du mit den langen Schrauben dranschrauben, wenn du die Front abnimmst. Kannst du machen, wenn du dein Laufwerk einbaust.
Den Seitenlüfter verschraubst du mit der Seitenwand, kannst du eigentlich nebenbei machen.
Hinten der war schon verschraubt, oder?
Vorne den, mußt du mit den langen Schrauben dranschrauben, wenn du die Front abnimmst. Kannst du machen, wenn du dein Laufwerk einbaust.
Den Seitenlüfter verschraubst du mit der Seitenwand, kannst du eigentlich nebenbei machen.
Hinten der war schon verschraubt, oder?
So, ich komm nun garnicht mehr weiter, da ich keinerlei Ahnung habe welche Schrauben ich verwenden muss. Die verwendeten schrauben für das Mainboard waren für das netzteil gedacht, aus versehen verwchselt. Jetzt wearen 4 Schrauben vom Netzteil. 4 der gelichen Sorte beim gehäuse dabei. 18 mal eine ohne extra Kopfplatte und 8 mal mit Kopfplatte, jedoch scheint das Gewinde nicht zu passen, was soll ich tun?
Schrauben:
1. Pan Washer screws x18
2. Hexagon screws x8 (Gewinde passt nicht)
3. Hexagon Screws x4
Welche?
Schrauben:
1. Pan Washer screws x18
2. Hexagon screws x8 (Gewinde passt nicht)
3. Hexagon Screws x4
Welche?
Zuletzt bearbeitet:
ich habe mich für die 18 entschieden, das Gewinde ist mit den 4maligen hexagon screws gleich, aber es sind genügend.
Das Mainboard sitzt nun, ich hoffe ich muss es nicht nochmal rausnehmen.
Sollte ich das Netzteil oder irgendwelche anderen Kabel anschließen bevor die hardware komplett drin ist?
Das Mainboard sitzt nun, ich hoffe ich muss es nicht nochmal rausnehmen.
Sollte ich das Netzteil oder irgendwelche anderen Kabel anschließen bevor die hardware komplett drin ist?
Update!
mainboard mit RAM, CPU und Scythe Mugen ist verbaut.
Netzteil ist verbaut.
Sata Festplatte ist verbaut.
Kein Kabel angschlossen außer den des Mugen, was kommt nun als nächstes? Kabel zuerst anschließen?
mainboard mit RAM, CPU und Scythe Mugen ist verbaut.
Netzteil ist verbaut.
Sata Festplatte ist verbaut.
Kein Kabel angschlossen außer den des Mugen, was kommt nun als nächstes? Kabel zuerst anschließen?
Ich würde empfehlen erst die Hardware zu montieren und dann die Kabel anzuschließen.
MfG
DvM
MfG
DvM
Hatte ich mir schon fast gedacht, da die Kabel sonst sehr viel Platz einsparen würden.
Leider finde ich nirgendwo, wie ich nun weiter machen soll, sprich welches teil noch fehlt. Die Lüfter, die Grafikkarte und diverse Kabel liegen noch herum. Welches dieser kommt zuerst?
Woher bekomme ich einen guten Überblick welche Kabel Ersatz sind un welche ich benötige? Wohin sie gehören steht in der Mainboardanleitung, jedoch sind die restlichen sehr sperrlich gehalten...
Vielen Dank.
Leider finde ich nirgendwo, wie ich nun weiter machen soll, sprich welches teil noch fehlt. Die Lüfter, die Grafikkarte und diverse Kabel liegen noch herum. Welches dieser kommt zuerst?
Woher bekomme ich einen guten Überblick welche Kabel Ersatz sind un welche ich benötige? Wohin sie gehören steht in der Mainboardanleitung, jedoch sind die restlichen sehr sperrlich gehalten...
Vielen Dank.
Lüfter montieren, Grafikkarte in den PCIe Slot stecken und dann die Kabel würde ich empfehlen.
MfG
DvM
MfG
DvM
Es kommt darauf an, ob man einen Kabelsalat im Gehäuse haben möchte oder nicht.
Ich kenne jetzt nicht den Aufbau des Asgard II, aber in der Regel gibt es Möglichkeiten die Kabel hinterm Mainboardtray zu verlegen. Dann müsste man bestimmte Kabel vorher verlegen.
Ich kenne jetzt nicht den Aufbau des Asgard II, aber in der Regel gibt es Möglichkeiten die Kabel hinterm Mainboardtray zu verlegen. Dann müsste man bestimmte Kabel vorher verlegen.
Das dürfte in seinem Fall aber etwas kompliziert werden, wenn er dann auch alles identifizieren will.
Ich würde dazu raten, die Kabel sichtbar vor dem Mainboard zu verbinden und dann den Salat mit Hilfe von Kabelbindern zu reduzieren.
Was du wie verbinden musst ist eigentlich recht simpel, jedes externe Gerät innerhalb des PCs (Lüfter, Laufwerk, Festplatte) braucht einen Stromanschluss. Die kommen in der Regel vom Netzteil und geben sich durch die Steckverbindung zu erkennen. Für die Lüfter gibt es soweit ich weiß aber auch Anschlüsse auf dem Mainboard.
Des weiteren gibt es für Festplatten und Laufwerke ein Datenkabel, in deinem Fall dürfte das ein Sata Kabel sein. In meinem Fall war das rot und flach und leider in einem Fall auch recht kurz. Die kommen dann in Laufwerk und Festplatte und ins Mainboard.
Die Grafikkarte dürfte außerdem noch einen weiteren Stromanschluss haben, da muss dann wahrscheinlich ein 4 oder 6 poliges Stromkabel vom Netzteil ran. Den CPU Lüfter schließt man allgemein auch ans Mainboard an, wenn es ein außgefallenes Modell ist kann da evtl. auch ein Stromanschluss vom Netzteil nötig sein, das weiß ich aber nicht.
Die Gehäusekabel für Ein/Aus-Schalter, Reboot und USB Adapter musst du auch noch anschließen, das steht aber in der Beschreibung des Mainboards sehr gut erklärt. Evtl sogar in der Beschreibung des Gehäuses.
Ich würde dazu raten, die Kabel sichtbar vor dem Mainboard zu verbinden und dann den Salat mit Hilfe von Kabelbindern zu reduzieren.
Was du wie verbinden musst ist eigentlich recht simpel, jedes externe Gerät innerhalb des PCs (Lüfter, Laufwerk, Festplatte) braucht einen Stromanschluss. Die kommen in der Regel vom Netzteil und geben sich durch die Steckverbindung zu erkennen. Für die Lüfter gibt es soweit ich weiß aber auch Anschlüsse auf dem Mainboard.
Des weiteren gibt es für Festplatten und Laufwerke ein Datenkabel, in deinem Fall dürfte das ein Sata Kabel sein. In meinem Fall war das rot und flach und leider in einem Fall auch recht kurz. Die kommen dann in Laufwerk und Festplatte und ins Mainboard.
Die Grafikkarte dürfte außerdem noch einen weiteren Stromanschluss haben, da muss dann wahrscheinlich ein 4 oder 6 poliges Stromkabel vom Netzteil ran. Den CPU Lüfter schließt man allgemein auch ans Mainboard an, wenn es ein außgefallenes Modell ist kann da evtl. auch ein Stromanschluss vom Netzteil nötig sein, das weiß ich aber nicht.
Die Gehäusekabel für Ein/Aus-Schalter, Reboot und USB Adapter musst du auch noch anschließen, das steht aber in der Beschreibung des Mainboards sehr gut erklärt. Evtl sogar in der Beschreibung des Gehäuses.
Die Grafikkarte ist nun auch drinn, jedoch war mir unwohl dabei Teile der Rückwand rauszubrechen!
Ich werde es wohl auf einen Kabelsalat und Kabelbinder hinauslaufen lassen. Das Kabelproblem wird trotzdem bleiben. Ich werde mal schauen was logisch aussieht und in der Anleitung eindeutig dargestellt wird. Alles andere werde ich katalogiesieren Fotos machen und diese hier reinstellen, vielleicht wisst ihr wohin die gehören.
Ich weiß wo die kabel dabei waren, dort gibt es auch entsprechende Anschlüsse, aber wie das dann auf das mainboard gehört, vorallem wo, da bin ich ratlos. Bis jetzt ist nur der Kühler am CPU Fan angeschlossen.
Zur Lüftung:
Der Frontlüfter sollte am besten Luft anziehen, wie bringe ich den Lüfter dazu dies zu tun, umdrehen?
Ich werde es wohl auf einen Kabelsalat und Kabelbinder hinauslaufen lassen. Das Kabelproblem wird trotzdem bleiben. Ich werde mal schauen was logisch aussieht und in der Anleitung eindeutig dargestellt wird. Alles andere werde ich katalogiesieren Fotos machen und diese hier reinstellen, vielleicht wisst ihr wohin die gehören.
Ich weiß wo die kabel dabei waren, dort gibt es auch entsprechende Anschlüsse, aber wie das dann auf das mainboard gehört, vorallem wo, da bin ich ratlos. Bis jetzt ist nur der Kühler am CPU Fan angeschlossen.
Zur Lüftung:
Der Frontlüfter sollte am besten Luft anziehen, wie bringe ich den Lüfter dazu dies zu tun, umdrehen?
An den Rahmen der Lüfter ist meistens ein Pfeil in welche Richtung die Luft bewegt wird. Einfach so drehen, dass es passt.
Ansonsten mach dich nicht verrückt mit den Kabeln.
Jedes Gerät braucht Strom und muß eine Verbindung zum Mainboard haben. Das war auch schon der ganze Zauber.
Also Grafikkarte hat logischerweise schon eine Verbindung zum Mainboard und braucht noch extra Strom vom Netzteil.
Festplatte und Laufwerk brauchen Strom vom Netzteil und werden mit den roten flachen Sata Kabeln mit dem Mainboard verbunden.
Das Mainboard bekommt natürlich auch Strom in Form eines breiten 24poligen Steckers vom Mainboard, womit CPU und Lüfter versorgt werden, welche ihn dann von einem Stecker am Mainboard holen.
Dann gibts die 4 Sachen die an der Front sitzen:
Powerswitch, Resetswitch, Power LED und HDD LED.
Brauchen tust du nur den Powerswitch. Der PC funktioniert auch ohne Reset und die beiden LEDs, die eigentlich nur für den Nutzer sind.
Wenn die LEDs falschrum angeschlossen sind, leuchten sie nicht, gehen davon aber nicht kaputt, einfach den Stecker rumdrehen (übrigens das einzige, was man im PC falsch anschließen kann)
Dann kann vielleicht noch ein Lüfter Anschluß aus dem Netzteil raushängen. Der ist dafür da, dass der PC die Drehzahl des Netzteillüfters auslesen kann. Der Lüfter wird im Netzteil selbst versorgt.
Wenn dann noch etwas übrig ist, sind es meist übrige Stromanschlüsse des Netzteils, die kann man mit einem Kabelbinder zusammenwickeln und weghängen.
1. Am Netzteil ist der 22 Konatktstecker +2 und zwei 6 Kontakstecker dabei. Ich vermute die 22+2 für das Mainboard und die 2 mal 6 für die graka?.
2.Wer oder was ist der Bridge connector SLi, kommt im Handbuch nicht vor, war aber dabei?
3. beim Netzteil waren zusätzlich Kabel, die 4 Anschlüsse hatten: Anschlusss------Anschluss-------Anschluss------Anschluss
Wofür sind sie? Verbindung Netzteil-Festplatte ist klar, aber der Rest?
2.Wer oder was ist der Bridge connector SLi, kommt im Handbuch nicht vor, war aber dabei?
3. beim Netzteil waren zusätzlich Kabel, die 4 Anschlüsse hatten: Anschlusss------Anschluss-------Anschluss------Anschluss
Wofür sind sie? Verbindung Netzteil-Festplatte ist klar, aber der Rest?
Zuletzt bearbeitet:
1.
Wenns passt ist es auch dafür gemacht.
Ja der 3x2 Pin Stecker
vom Netzteil ist für die Grafikkarte
2.
Die SLI Brücke braucht man, wenn man 2 Grafikkarten zusammen nutzen will. Du hast nur eine, also kann die Brücke wieder in den Karton.
3.

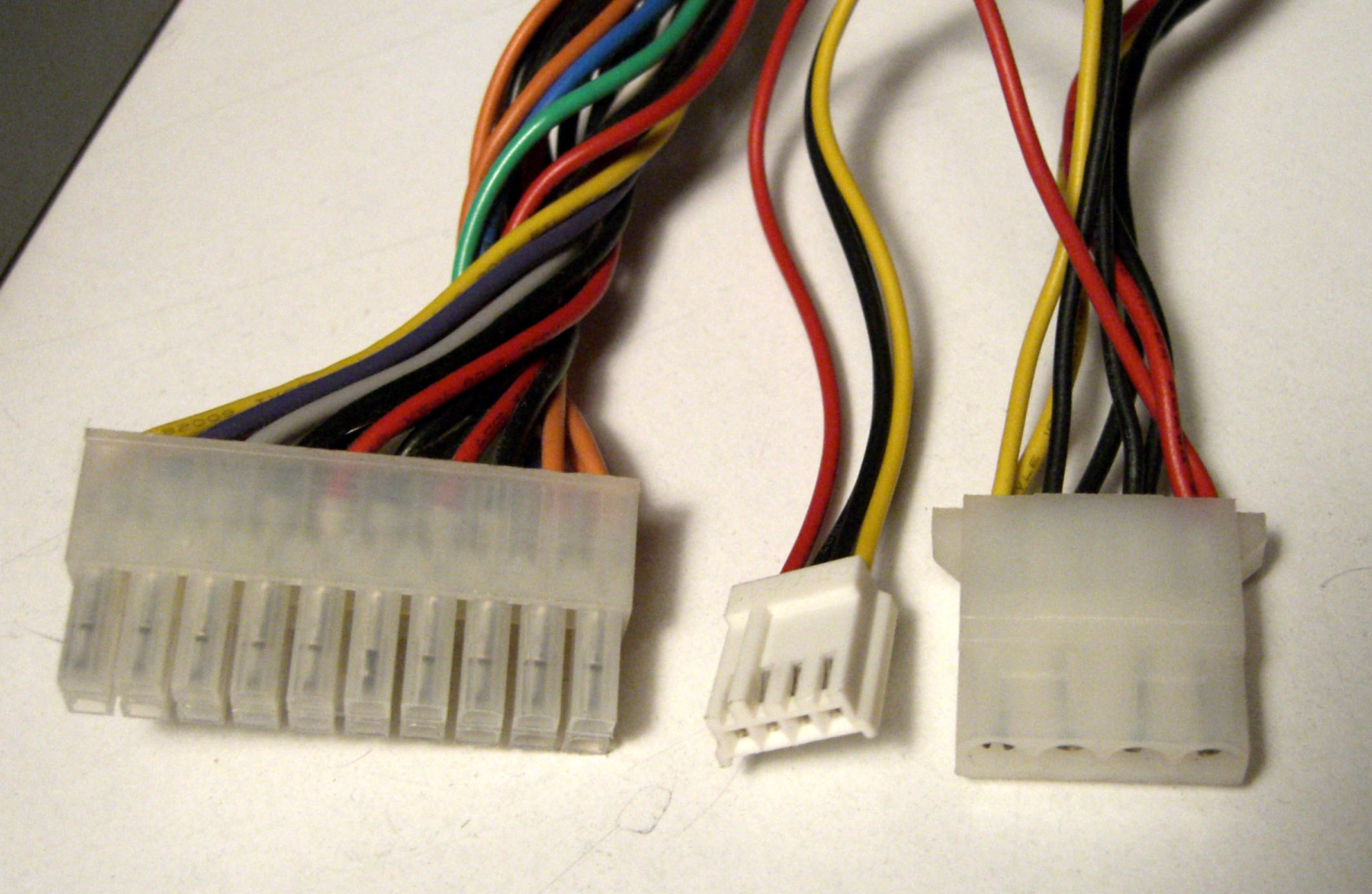

Links Mainboard, Mitte Diskettenlaufwerk, Rechts der veraltete Stecker für Festplatten und optische Laufwerke, welcher durch diesen ersetzt wurde:
Wenns passt ist es auch dafür gemacht.
Ja der 3x2 Pin Stecker
vom Netzteil ist für die Grafikkarte
2.
Die SLI Brücke braucht man, wenn man 2 Grafikkarten zusammen nutzen will. Du hast nur eine, also kann die Brücke wieder in den Karton.
3.
Links Mainboard, Mitte Diskettenlaufwerk, Rechts der veraltete Stecker für Festplatten und optische Laufwerke, welcher durch diesen ersetzt wurde:
